MIRKIP MTSS-N10-I-5 Датчик температуры жидкости
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ02309663

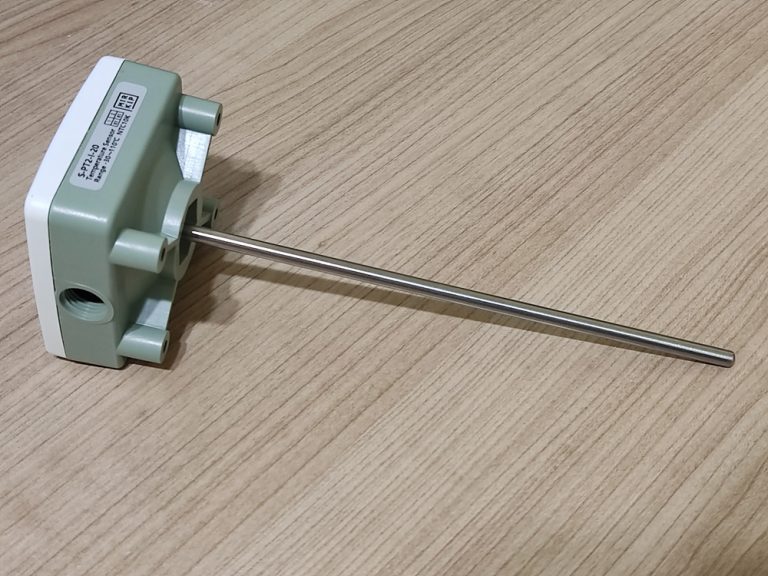

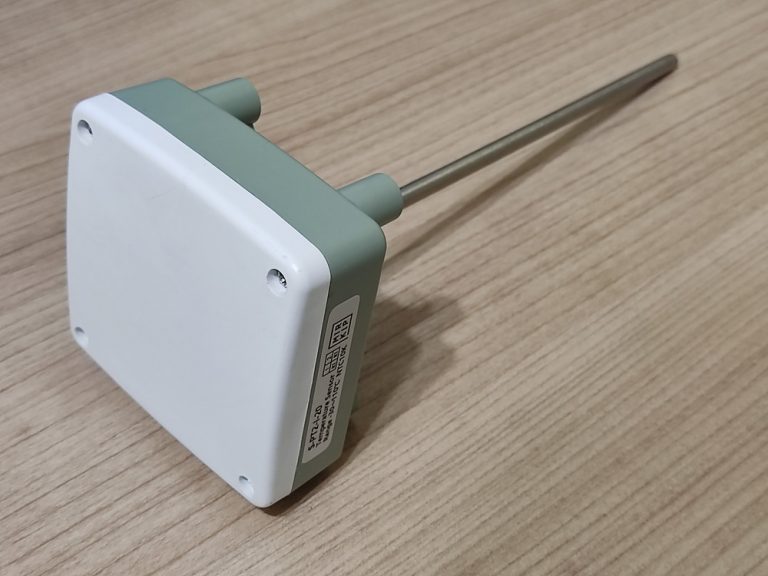

Датчик разработан по высоким стандартам качества. Материалы и техника сборки заимствованы у промышленного сектора. Зонд изготовлен из нержавеющей стали со сварным наконечником. Зонд обжигается в печи и обрабатывается эпоксидной смолой во избежание проблем, возникающих от долгого пребывания в воде.
Чувствительный элемент: термистор, PT или NI. Диапазон измерений: 0°C — 100°C. Рабочие условия: температура -40°C — 70°C, влажность <95%; степень защиты IP56.
Сделано в России. Производитель MIRKIP, модель MTSS-I
- Измеряет температуру воды, масла, гликоля.
- Чувствительный элемент: термистор, PT или NI.
- Широкий диапазон измерения.
Чувствительный элемент
Датчик измеряет температуру с помощью чувствительных элементов. Чувствительный элемент — это покрытый стеклом термистор с отрицательным температурным коэффициентом (NTC), платиновая пленка (PT) или керамика с тонким слоем никеля (NI). Сопротивление чувствительного элемента меняется в зависимости от температуры по заданной кривой. Ниже приведены варианты чувствительных элементов и кривых.
Установка
Зонд должен быть установлен непосредственно в водопроводную трубу.
- Приварите гайку M27x2 к водопроводной трубе, нанесите герметик в соответствии с давлением и температурой, и вкрутите зонд по часовой стрелке в гайку.
- Датчик способен выдерживать давление до PN40. Сварка должна осуществляться в соответствии с требованиями по давлению и правилами.
- Присоедините провода в соответствии с диаграммой на крышке:
- для термисторов необходимо два проводника; обычно неэкранированная витая пара 18ga,
- чувствительные элементы PT100, PT1000 и NI1000 поставляются с двумя коннекторами для присоединения к двум проводникам для компенсации сопротивления.
Производство: Россия
Характеристики MTSS-N10-I-5
| Характеристика | Значение |
|---|---|
| Чувствительный элемент | термистор (NTC), диапазон: 0 — 100 °С, точность: ±0.5k; платиновая пленка (PT), 0.3851 ohm/K, диапазон: 0 — 200 °С, точность: ±0.3k; слой никеля (NI), 5000 ppm/k, диапазон: 0 — 100 °С, точность: ±1k |
| Материал корпуса | алюминий ADC12 |
| Соединение | соединительные клеммы 2,5мм2 |
| Рабочие условия | эксплуатация по IEC 721-3-3 климатические условия: класс 3 K5 температура -40 °C — 70 °C, влажность <95% |
| Условия транспортировки | IEC 721-3-2 и IEC 721-3-1 климатические условия: класс 3 K3 и класс 1 K3 температура -40 °C — 80 °C, влажность <95% механические условия: класс 2М2 |
| Стандарт | EN 61 000-6-1, EN 61 000-6-3 |
| Рейтинг давления | 4 мПа, PN40 |
| Степень защиты | IP56 к EN 60 529 |
| Клаcс безопасности | III (IEC 60536) |
| Резьба | M 27×2 |
| Зонд | нерж. сталь, ø 12мм |
| Габариты (В х Ш х Д) | 75 x 60 x 170 мм + зонд |
| Вес | 670 г |
Модификации MTSS-I
| Модель | Чувствительный элемент | Длина зонда, см |
|---|---|---|
| MTSS-N10-I-5 | NTC 10k | 5 |
| MTSS-N10-I-10 | NTC 10k | 10 |
| MTSS-N10-I-15 | NTC 10k | 15 |
| MTSS-N10-I-20 | NTC 10k | 20 |
Чувствительный элемент
| Наименование | Чувствительный элемент | Кривая | Совместимость |
|---|---|---|---|
| N18 | термистор 1.8k при 25°C | кривая 5 | TAC, CSI |
| N3 | термистор 3k при 25°C | кривая 6 | Alerton |
| N10 | термистор 10k при 25°C | кривая 24 | Hysine, Alerton, ALC, Delta, Trane, CSI |
| N11 | термистор 10k при 25°C | кривая 7 | Andover, Invensys, Carrier, KMC |
| N20 | термистор 20k при 25°C | кривая 20 | Honeywell |
| N100 | термистор 100k при 25°C | кривая 9 | Siemens SBT |
| PT1 | PT100 | 0.3851 ohm/K | Honeywell |
| PT2 | PT1000 | 3.851 ohm/K | Johnson Control |
| TK5 | NI1000 | 5000 ppm/k | Siemens SBT |
