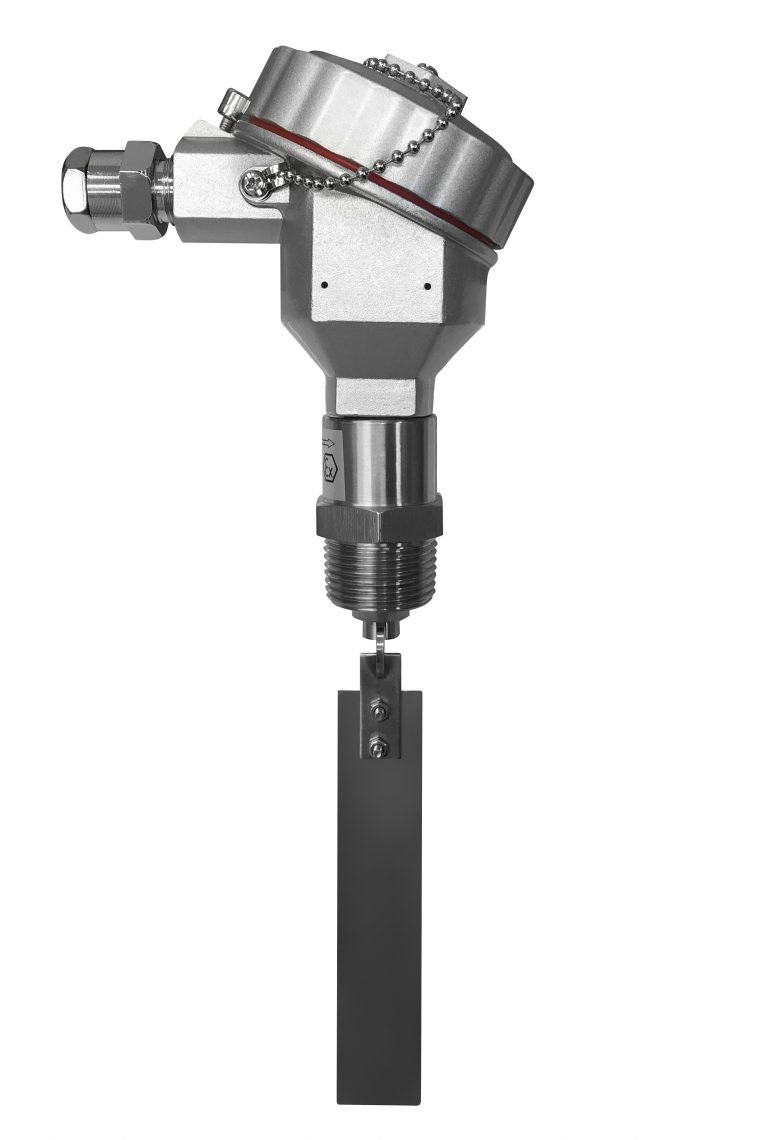

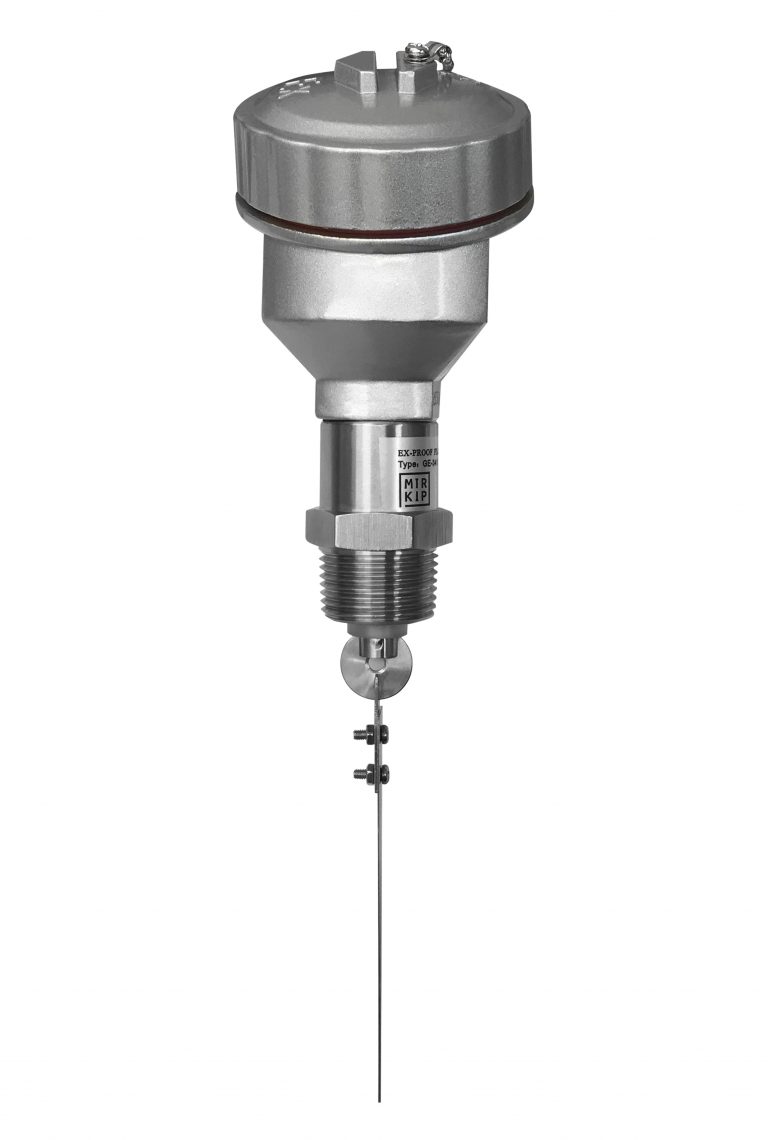

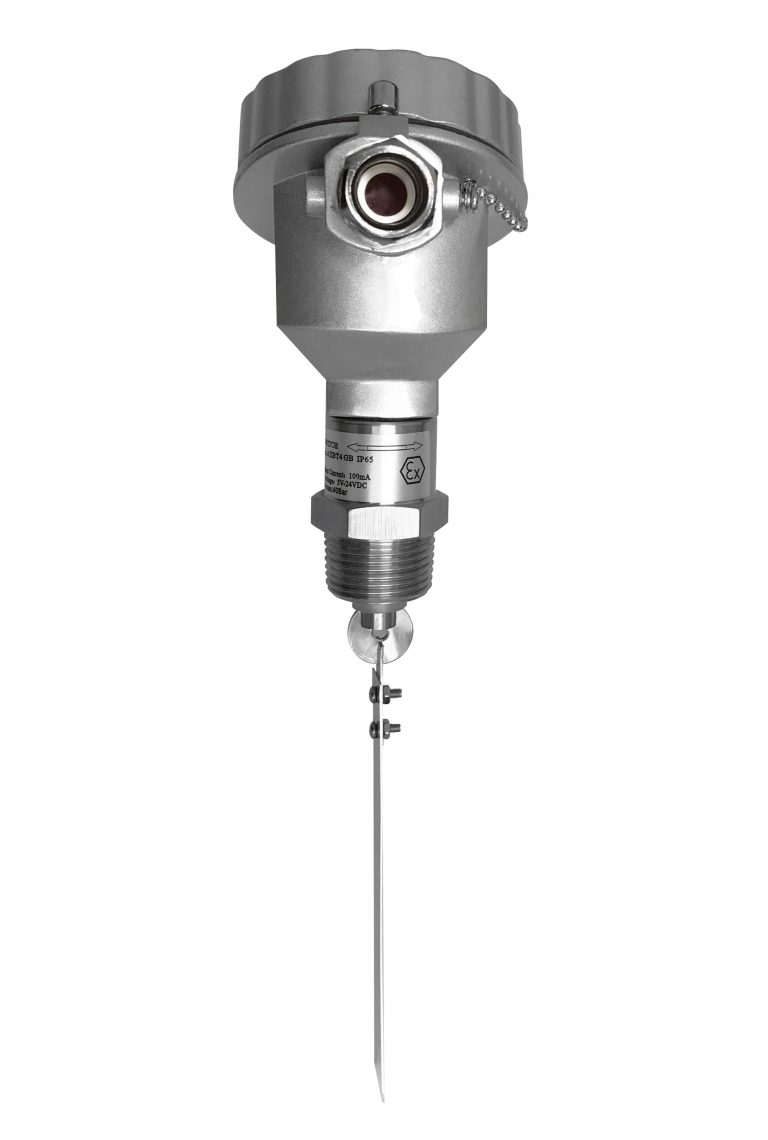

MIRKIP MFSGE341 Реле потока воды лопастное взрывозащищенное
Реле потока GE-341 использует новую структуру, может контролировать поток в двух направлениях. Он управляется микромагнитным герконовым переключателем, он нормально открыт. Когда проточная вода нажимает на лопасть, структура передачи меняет состояние переключателя, он закрывается. Прибор может быть взрывозащищенным, ExdIICT6 или ExdIIBT4. Сертификат ATEX для реле потока, сертификат UL для микропереключателя.
Среда применения: нефть, вода; максимальное давление 40 бар; cтепень защиты IP65; Рабочая температура: -30°C ~ 150°C; Выход: 70W 250VAC/DC max; SPST
Прибор соответствует требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011)
Реле потока активируется силой жидкости, которая перемещает лопатку, обнаруживая поток жидкости в трубе. В неподвижной жидкости или при отсутствии жидкости пружина возвращает лопатку в положение отсутствия потока. Контакт геркона нормально разомкнут.
Когда происходит поток и лопатка поднимается под углом от 20 до 30 градусов (или больше), она поднимает магнит, который срабатывает на геркон, замыкая цепь. Длину лопатки можно отрегулировать в соответствии с диаметром трубы. Размер 1″ может использоваться только с металлическими трубами.
Установка проста.
Обрежьте лопатку до нужного размера под трубу. Не используйте с металлическими трубами диаметром менее 1″. Прибор не рекомендуется использовать с пластиковыми трубами диаметром 1″ (1 1⁄4 — минимальный допустимый диаметр для пластиковых труб). Перед установкой устройства в тройник обязательно нанесите уплотнительную ленту на резьбу, затем затяните. Маркировка FLOW на шестиграннике винта должна быть параллельна трубе и земле.
Независимо от направления потока воды, справа налево или слева направо, если есть поток, переключатель подаст сигнал и будет замкнут, если нет потока, переключатель будет разомкнут.
Характеристики MFSGE341
| Характеристика | Значение |
|---|---|
| Рабочая температура | -30°C ~ 150°C |
| Максимальное давление | 40 бар |
| Выход | 70 Вт макс. 250В перем./пост. тока; SPST |
| Рабочее напряжение | 12 В, 24 В |
| Рабочая среда | Вода, нефть |
| Потеря давления | Менее 0,01 бар |
| Установка | 1″; втулка, 1/2″ 3/4″ — опционально |
| Диаметр трубы | DN20 ~ DN400 |
| Материал корпуса | Алюминиевый сплав, NEMA 4 (IP65) |
| Материал лопатки | SUS304 (аналог стали 304 SS) |
| Допуск уставки: | ± 25% |
| Повторяемость: | ± 5% |
| Максимальная вязкость: | 200 SSU или 43 сСт (сантистокса) |
| Класс защиты | IP65 |
| Класс взрывозащиты | ExdIICT6 или BT4 BT6 (сертификат ATEX) |
Приблизительные значения расхода при срабатывании и отмене срабатывания — GPM (вода)
| Длина | Уст. сраб. | Уст. откл. | Уст. сраб. | Уст. откл. | Уст. сраб. | Уст. откл. | Уст. сраб. | Уст. откл. | Уст. сраб. | Уст. откл. | Уст. сраб. | Уст. откл. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1″ | 5 | 4 | 8.5 | 6.5 | 12 | 9 | 17 | 15 | ||||
| 1 ¹⁄₄» | 6.5 | 4.5 | 9 | 7 | 15 | 12 | 23 | 20 | ||||
| 1 ¹⁄₂» | 14 | 10 | 23 | 16 | 32 | 25 | ||||||
| 2″ | 18 | 12 | 24 | 17 | 33 | 27 | ||||||
| 2 ¹⁄₂» | 20 | 13 | 27 | 22 | ||||||||
| 3″ | 22 | 16 |
